LA MEMORIA RAM TIPO DIMM - SDRAM





Índice de contenidos concisos y enlaces


- Como DIMM - SDRAM.
- Definición DIMM - SDRAM.
    ♦ Características
    ♦ Partes de la memoria
- Conectores DIMM - SDRAM.
- Velocidad
     La memoria de paridad
-
    ♦ Tecnología (ECC)
    ♦ Modo de acceso FPM
    ♦ El tiempo de acceso DIMM-SDRAM
- Latencia  (CL)
- Capacidades DIMM-SDRAM
    ♦ Usos específicos
    ♦ La memoria SODIMM
 - Definición de memoria SODIMM
-  Características SODIMM
- Auto evaluación, dudas y correcciones sobre los temas


Ilustración del tema

  - Animación del funcionamiento de una memoria DIMM - SDRAM

    Como apoyo a la comprensión del tema, te ofrecemos una animación sobre el funcionamiento interno de una memoria RAM:

Figura 1. Animación de funcionamiento interno de una memoria RAM

1) La celda de memoria se carga de una corriente eléctrica alta cuándo indica el valor 1.

2) La celda de memoria se carga de una corriente eléctrica baja cuándo indica el valor 0.

3) Al apagar la computadora, las cargas desaparecen y por ello toda la información se pierde.

4) Este tipo de celdas tienen un fenómeno de recarga constante ya que tienden a descargarse, independientemente si la celda almacena un 0 ó un 1, esto se le llama "refrescar la memoria", solo sucede en memorias RAM y ello las vuelve relativamente poco eficaces.






 - Significado de memoria DIMM - SDRAM

     DIMM proviene de ("Dual In line Memory Module"), lo que traducido significa módulo de memoria de línea dual (este nombre es debido a que sus contactos de cada lado son independientes, por lo tanto el contacto es doble en la tarjeta de memoria): son un tipo de memorias DRAM (RAM de celdas construidas a base de capacitores), las cuáles pueden tener chips de memoria en ambos lados de la tarjeta ó solo de un lado, cuentan con un conector especial de 168 terminales para ranuras de la tarjeta principal (Motherboard). Cabe destacar que la característica de las memorias de línea dual, es precursora de los estándares modernos RIMM y DDR-X), por ello no es de extrañarse que también se les denomine DIMM - SDRAM tipo RIMM ó DIMM - SDRAM DDR-X.



Temas y enlaces relacionados

Memoria TSOP
Memoria SIP
Memoria SIMM
Memoria RIMM

Apoyo a personas especiales





Mensajes a la comunidad IM



      SDRAM proviene de (Synchronous Dynamic Random Access Memory), memoria de acceso aleatorio sincrónico, esto significa que existe un cierto tiempo entre el cambio de estado de la misma sincronizado con el reloj y bus del sistema, en la práctica se le denomina solo DIMM.

Reemplazaron a las memorias RAM tipo SIMM ("Single In line Memory Module").

Las memorias DIMM - SDRAM fueron reemplazadas por las memorias tipo RIMM ("Rambus Inline Memory Module") y las memorias tipo DDR ("Double Data Rate").

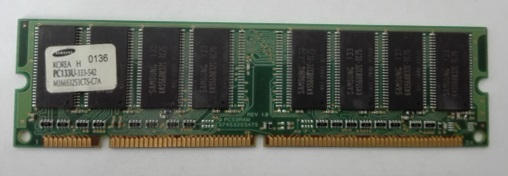

Figura 2. Memoria RAM tipo DIMM - SDRAM, marca Kingston® PC133, sin capacidad definida, 168 pines

- Características generales de la memoria DIMM - SDRAM

    + Cuenta con conectores físicamente independientes en ambas caras de la tarjeta de memoria, de allí que se les denomina duales.
    + Todos las memorias DIMM - SDRAM cuentan con 168 terminales.
    + Cuentan con un par de muescas en un lugar estratégico del conector, para que al insertarlas, no haya riesgo de colocarlas de manera incorrecta.
    + La memoria DIMM - SDRAM permite el manejo de 32 y 64 bits.
    + La medida del DIMM - SDRAM es de 13.76 cm. de largo X 2.54 cm. de alto.

    + Puede convivir con SIMM en la misma tarjeta principal ("Motherboard") si esta cuenta con ambas ranuras.

- Partes que componen la memoria DIMM - SDRAM

     Los componentes son visibles, ya que no cuenta con cubierta protectora; son básicamente los siguientes:

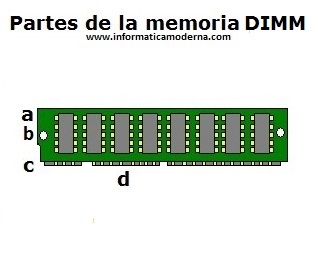

Figura 3. Esquema de la memoria RAM tipo DIMM - SDRAM.

1.-  Tarjeta: es una placa plástica sobre la cuál están soldadas los componentes de la memoria.

2.-Chips: son módulos de memoria volátil.

3.- Conector (168 terminales): base de la memoria que se inserta en la ranura especial para memoria DIMM - SDRAM en la tarjeta principal (Motherboard).

4.- Muesca: indica la posición correcta dentro de la ranura de memoria.

Partes de la memoria DIMM - SDRAM y sus funciones.



- Conectores - terminales para la ranura

     Solo hay una versión física:

Conector Figuras
DIMM - SDRAM 168 terminales
Conector de la memoria

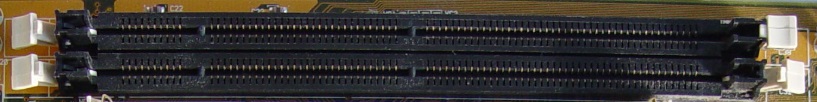

Ranura de la tarjeta principal

-  Velocidad de la memoria DIMM - SDRAM

     La unidad para medir la velocidad de las memorias RAM es en MegaHertz (MHz). En el caso de los DIMM - SDRAM, tiene varias velocidades de trabajo disponibles, la cuál se tiene que adaptar a la velocidad de trabajo del resto del sistema. Básicamente fueron las siguientes:

Nombre asignado Velocidad de la memoria (FSB: "Frontal Side Bus")
---- 25 MHz, 33 MHz, 50 MHz
PC66 66 MegaHertz (MHz)
PC100 100 MHz
PC133 133 MHz
PC150 150 MHz

- La memoria de paridad

     Es una característica integrada en los chips de memoria, la cuál consiste en la detección de errores  durante las operaciones de lectura dentro de la memoria, antes de que la computadora utilice el dato.

      Esto se logra añadiendo un "bit extra" por cada Byte (8 bits), de modo que si el número de "unos" del Byte es par, el "bit extra ó bit de paridad" será 1 y si el número de "unos" del Byte es impar, el "bit extra ó bit de paridad" será 0, ejemplo:

Caracter Humano Byte Número de unos Impar ó par Bit de paridad

A

0100 0001 2 Par 1
L 0100 1100 3 Impar 0

     Entonces al momento de utilizar el Byte, si este no coincide con su paridad asignada, se produce error de paridad pero no se corrige, para ello se utiliza la tecnología ECC.

-  Tecnología de corrección de errores (ECC)

     La tecnología ECC en memorias DIMM - SDRAM se utilizaba básicamente para equipos que manejaban datos sumamente críticos, ya que no era común su uso en equipos domésticos porque esta tecnología aumentaba en gran medida los costos de la memoria.

     ECC son las siglas de ("Error Code Correction"), que traducido significa código para corrección de errores. Se trata de un código que tiene la capacidad de detectar y corregir errores de 1 ó mas bits, de tal suerte que el usuario no detecta la falla, pero en caso de ser mas de un bit se muestra error de paridad.

     Esto se logra mediante el uso de un algoritmo matemático de parte del ECC, el cuál se almacena junto con los otros datos, así al ser solicitados estos, se comparará el código almacenado con el que genera la solicitud. En caso de la no coincidencia exacta de lo anterior el código original se decodificará para determinar la falla y se procede a corregirlo.

- Modo de acceso FPM

     FPM son las siglas de ("Fast Page Mode") ó modo rápido de paginación. Es una tecnología que mejora el rendimiento de las memorias DRAM ("Dinamic Read Aleatory Memory"), es decir memorias con almacenamiento basado en capacitores , accediendo a las direcciones solicitadas por medio de cambios de página (...).

- El tiempo de acceso de la memoria DIMM - SDRAM

     Es el tiempo que transcurre para que la memoria RAM dé un cierto resultado que el sistema le solicite y su medida es en nanosegundos (nseg):

Tipo de memoria Tiempo de respuesta en nanosegundos (nseg)
DIMM - SDRAM 168 terminales 12 nseg - 10 nseg - 8 nseg

- Latencia de la memoria DIMM - SDRAM

     CL proviene de ("CAS Latency"), lo cuál es el tiempo que emplea la memoria en colocarse sobre cierta celda de memoria, otra definición es "Tiempo que toma a un paquete de datos en llegar a su destino". Este factor está relacionado directamente con la velocidad de la memoria (MegaHertz), ya que al aumentar está, también aumenta la latencia.

Tipo de memoria Latencia promedio CAS
DIMM - SDRAM 168 terminales 3


- Capacidades de almacenamiento DIMM - SDRAM

     La unidad práctica para medir la capacidad de almacenamiento de una memoria DIMM - SDRAM es el MegaByte (MB). Actualmente en México todavía se venden de manera comercial algunas de las siguientes capacidades:

Tipo de memoria Capacidad en MegaBytes (MB)

DIMM - SDRAM 168 terminales PC100

32 MB, 64 MB, 128 MB, 256 MB, 512 MB

DIMM - SDRAM 168 terminales PC133

32 MB, 64 MB, 128 MB, 256 MB, 512 MB


- Usos específicos de la memoria DIMM - SDRAM

     Los DIMM - SDRAM de 168 terminales se utilizaron básicamente en computadoras de escritorio con microprocesadores de la familia Intel® Pentium Pro, Pentium II, Celeron y algunos modelos Pentium III.

- La memoria SODIMM - SDRAM (Variante de DIMM - SDRAM)


Figura 4. Memoria SODIMM - SDRAM, 144 terminales, 100/133 MHz.

      Significado de SODIMM - SDRAM: proviene de ("Small Outline Dual In line Memory Module"), siendo la variante de memorias DIMM - SDRAM para computadoras portátiles.|

       Características de la memoria SODIMM - SDRAM:

      + Todas las memorias SODIMM - SDRAM cuentan con 144 terminales, especiales para computadoras portátiles.

     + Las demás especificaciones como latencia, capacidades de almacenamiento, velocidad, etc., son iguales a la del formato DIMM - SDRAM para computadora de escritorio.
