Animación del funcionamiento de una impresora de cera (tinta sólida)
Como apoyo a la comprensión del tema, te ofrecemos una animación sobre el
funcionamiento interno de una impresora de cera (tinta sólida):
Figura 1.
Animación de funcionamiento interno de una impresora de cera (tinta
sólida)
Estas impresoras
desarrolladas por Faris Elmasu, son libres de
impacto y tienen cartuchos que contienen la tinta en forma sólida, más
específicamente basadas en cera ecológica, también denominadas "Wax On".
Esta tecnología permite reducir el tamaño de espacio ocupado por la
impresora. Pueden imprimir a color ó en negro y cuentan
internamente con chips y circuitos electrónicos que reciben órdenes de la
computadora y almacenan los datos para imprimirlos:
La impresora de cera recibe la
orden desde la computadora de lo que va a imprimir.
La impresora de cera almacena los datos recibidos en
la
memoria RAM interna también
llamada
Buffer.
Un mecanismo
electromecánico acomoda la hoja acorde a las especificaciones que envía la
computadora.
Un mecanismo especial se
encarga de plasmar en la hoja la cera con los caracteres ó imágenes.
Otro mecanismo se encarga
de fijar la cera a la hoja de forma definitiva.
La hoja va avanzando por
medio de un rodillo movido por un motor, conforme se termina de imprimir
cada renglón, se mueve para empezar el siguiente.
Lo anterior se repite hasta
terminar los datos almacenados. Dependiendo el modelo de impresora, esta
puede enviar la señal de que terminó de imprimir, así como el nivel de
tinta de tinta sólida presente.
La impresora de cera ó "Wax On Printer", es
un dispositivo electromecánico, que tiene la función de recibir
información digital procedente de la computadora, para por medio de
cartuchos de tinta sólida (cera), plasma la información en un medio
físico, tanto a un solo color ó a colores. Estas impresoras de manera
predeterminada tienen conectividad a la red por medio de un
conector
RJ45 de red local (LAN) y
puerto USB.
-Extraído de InformaticaModerna.com.

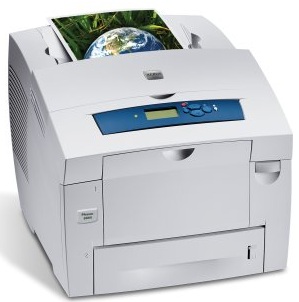

Figura 2. Impresora de cera (tinta sólida), marca Xerox®, modelo
Phaser 8560, con conectividad LAN
-
Clasificación de la impresora de cera (tinta sólida)
Hay 2 tipos de
impresoras, las de impacto y las libres de impacto. La impresora de cera
(tinta sólida)
entra en la segunda clasificación.
+ De impacto: en un principio, las impresoras funcionaban de manera
similar a las máquinas de escribir, con un mecanismo que empuja a un
elemento contra una cinta entintada y esta a su vez contra la hoja,
generando los caracteres impresos.
+ Libres de impacto: en
estas no existen golpes contra la hoja, sino que los caracteres son
impresos en la hoja por medio de contacto entre la hoja y cera, la cuál es
posteriormente fijada de manera definitiva.
-
Partes de la impresora de cera (tinta sólida)
La impresora
de cera (tinta sólida) cuenta con las siguientes partes externas:
Figura 3. Esquema
externo típico de una impresora de cera
1.- Bandeja:
es el espacio asignado para colocar las hojas de manera correcta
antes de entrar en el proceso de impresión.
2.- Cubiertas:
protegen los circuitos internos y dan estética a la impresora.
3.- Bandeja de
salida: se encarga de sacar la hoja una vez impresa.
4.- Panel:
tiene pantalla LCD del estado de la impresora (encendido,
atasco de hoja, en proceso, etc.)
5.- Conector de
3 patas: para insertar el cable de alimentación.
6.- Puerto USB:
para comunicarse con la computadora de manera serial.
7.- Ranura para
memoria: permite insertar una memoria adicional, especial para impresoras
y aumentar su velocidad al momento de recibir datos desde la
impresora.
8.- Interruptor:
enciende ó apaga la impresora.
9.- Puerto de
red:
permite conectar a la red local por medio de cable UTP y
conector RJ45.
Partes externas de una
impresora de cera y sus funciones
Una impresora de cera (tinta sólida) es capaz de imprimir hasta 30 páginas por minuto (ppm),
tanto en negro como a color. Este tipo de impresoras son muy poco utilizadas,
las hay de varias capacidades de impresión, son muy silenciosas, tienen un
alto grado de calidad de impresión y su cartucho es muy rendidor. No se
han popularizado al ambiente personal porque la tecnología es nueva y
por lo tanto cara.
-
Conectores y puertos de la impresora de cera (tinta sólida)
Estas impresoras
tienen una gran capacidad de trabajo y se utilizan en múltiples
ambientes, por lo que es necesario que integren varios puertos. El
puerto mas utilizado es el
puerto USB
y un RJ-45 10/100 para recibir los datos desde
la computadora ó desde una red local (LAN- conjunto computadoras cercanas
interconectadas entre sí):
Figura 4. Variante del puerto USB
integrado en la impresora, con forma de cuadro, muy utilizado en
equipos modernos
Figura
5. Puerto RJ45 10/100 integrado en la impresora, para conexión con la red local (LAN)
-
La tarjeta de red de la impresora de cera (tinta sólida)
Las impresoras de cera (tinta sólida) de alto volumen, tienen la característica de poder
ser compartidas en las redes de área local (LAN 10/100) de manera directa, esto
es, si estar conectadas a una computadora, debido a que cuentan con una
tarjeta de red integrada. De este modo es posible acceder
desde cualquier equipo que forme parte de la organización y se comportan
como si se tratase de un equipo mas conectado a la red.
-
Características de la impresora de cera (tinta sólida)
+ Velocidad de impresión: es
la cantidad de hojas impresas con texto en tinta negra por minuto que es
capaz de realizar la impresora. Su medida es ppm ("Page per minute")
ó página por minuto.
- Ejemplo:
impresora marca Xerox®, modelo Phaser 8560, 2400 ppp, 30 ppm B/C / Este
último dato indica que imprime 24 páginas completas con
texto negro ó a color por minuto.
+ Calidad de impresión (Resolución): es la cantidad de puntos que es capaz de
condensar la impresora, en un área de 1 pulgada cuadrada y se mide en dpi
("dots per inch") ó ppp (puntos por pulgada).
- Ejemplo:
impresora marca Xerox®, modelo Phaser 8560, 30 ppm B/C, 2400 ppp / Este
último dato indica que puede imprimir hasta 2400 puntos
de tinta por pulgada cuadrada en la hoja.
+ Tecnología de impresión: libre de impacto, de cera (tinta sólida).
+ Conectividad: es el tipo de puertos con que cuenta la impresora para
recibir datos desde la computadora, redes u otros dispositivos. Los mas
utilizados por la impresora de cera (tinta sólida) son el RJ45 para red
local (LAN) y USB. Estas impresoras generalmente los
tienen todos integrados.
En el caso del uso del conector RJ45, por medio de cable UTP, la
impresora se agrega a la red local, con ello adquiere una IP propia
(Internet Protocol -un número que la identifica dentro del grupo de
trabajo ó dominio, que será del tipo 192.168.X.Y-), con ello
Figura 6. Ejemplo de
cartucho sólido para impresora de cera (tinta sólida), color negro
+ Tamaño: El tamaño, lo que determina es la cantidad de hojas que
puede almacenar para su impresión, así como las características especiales
como impresión por doble lado como ejemplo, si tiene copiadora integrada,
etc.
+ Memoria: las impresoras de cera (tinta sólida) de alto volumen, tienen integrada
una capacidad considerable de memoria RAM (256 Mb a 1 Gb), debido a que la carga de
datos que tienen que almacenar desde diversos equipos (cola de
impresión), es muy alta. También cuentan con
ranuras de
expansión para colocar módulos de memoria RAM adicionales que
les permitan almacenar mayor cantidad de datos antes de imprimir y
evitar esperas; cabe mencionar que estas memorias por lo general son
propietarias, es decir no son estándar para todas las marcas, sino que
cada fabricante tiene su modelo específico.
+ Ciclo de servicio máximo:
se trata de la cantidad promedio de impresiones que tiene la capacidad
de imprimir al mes, en este caso es de hasta 85,000.
+ Costo del consumible: es el valor del cartucho sólido de cera sólida nuevo que
necesita la impresora.
-
Usos específicos de la impresora de cera (tinta sólida)
+
Impresoras de cera (tinta sólida): se utilizan
en el ámbito empresarial ó de gobierno, ello porque el costo del equipo
junto con el cartucho sólido es caro y para costearlo hay que contar con recursos.
También la eficiencia de las impresoras influye, ya que son muy veloces y
su calidad de impresión es superior, lo que es necesario para los procesos
administrativos de muchas empresas.
-
