LA DISQUETERA INTERNA 3.5"





Índice de contenidos concisos y enlace


-  Funcionamiento disquetera 3.5"
-
    ♦ Definición disquetera 3.5W
    ♦ Funcionamiento interno 3.5"
    ♦ Características disquetera 3.5"
-  Partes disquetera 3.5"
-  Disquetera con lector de memorias
    ♦ Conectores alimentación
    ♦ Conectores datos
    ♦ Velocidad giro disquetera 3.5"
-  Formatos de discos disquetera 3.5"
    ♦ Usos disqueteras 3.5"
-  Auto evaluación, buscadores, dudas y correcciones sobre los temas


Ilustración del tema


-  Animación del funcionamiento de una disquetera

    Como apoyo a la comprensión del tema, te ofrecemos una animación sobre el funcionamiento interno de una disquetera:

Figura 1. Animación de funcionamiento interno de una disquetera

     1) La computadora envía las señales eléctricas hacia la bobina electromagnética.

     2) La bobina se polariza y transmite el magnetismo hacia el disco en movimiento.

     3) El disco tiene partículas magnéticas que se reacomodan a su paso por la bobina.

     4) La información queda almacenada como partículas magnéticas ordenadas.




- Definición de disquetera 3.5"

     Es un dispositivo que se inserta en las bahías de 3.5" del gabinete, integra básicamente dentro de sí una bobina electromagnética especial para leer y escribir los datos en los disquetes, un motor para hacer girar el disco y un mecanismo de acoplamiento. Este tipo de unidades, permite recibir datos de la computadora para grabarlos en los discos y enviar  datos que ha leído desde un disquete por medio de un cable hacia la tarjeta principal ("Motherboard"), para que la computadora los procese. 3.5" es debido a que la medida del diámetro del disco flexible que se encuentra dentro del disquete es de 3.5 pulgadas. Comúnmente se le denomina el "Floppy", aunque este término se encuentra enfocado al tipo de disquete mas que a la unidad.



Temas y enlaces relacionados


-
    • Disco duro IDE
    • Disco duro SCSI
    • Disquetera 5.25"
    • Unidad ZIP
    • Unidades LS120


Apoyo a personas especiales





Mensajes a la comunidad IM

Las disqueteras de 3.5" reemplazaron a las disqueteras de 5.25".

Compitieron directamente contra unidades LS-120, disqueteras ZIP y disqueteras externas.

Actualmente las disqueteras típicas han sido reemplazadas del mercado por las memorias flash USB, mientras otro tipo de unidades hace su aparición en el mercado y que es capaz de leer y escribir en tarjetas de memoria digitales

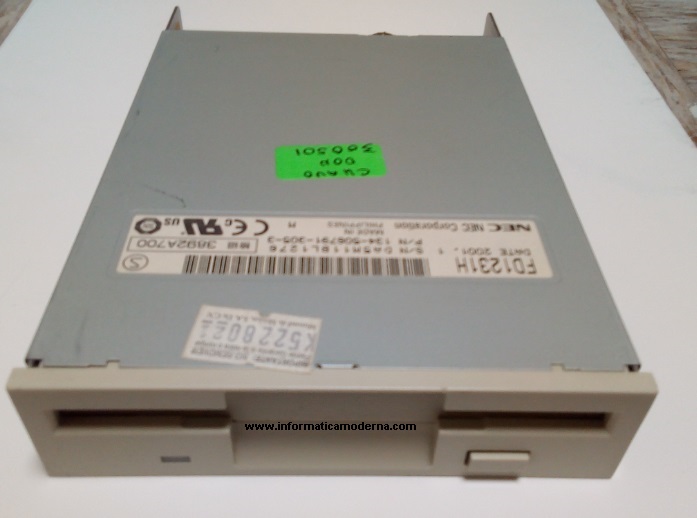

Figura 2. Disquetera típica 3.5", marca Techmedia®, modelo TDF310 (Rev A)

Figura 3. Disquetera 3.5", marca Sabrent®, modelo CRW-FLP2, con puerto USB y lector de memorias digitales


 - Funcionamiento de la disquetera interna 3.5"

     + La disquetera cuenta con una ranura para introducir el disquete y un botón para que el usuario lo expulse de manera manual.
     + Una vez colocado el disquete y acoplado dentro de la unidad, el disco permanece en reposo hasta que se acceda a él desde el software.
     + Al activar la orden de leer ó escribir en el disco, los datos y órdenes se envían por medio de un cable conectado a la tarjeta principal.
     + Permiten guardar en los disquetes muy poca información (1.44 MB), tomando en cuenta que actualmente los archivos ocupan mucho espacio.
    + Si la computadora no esta recibiendo datos del disquete, ó la unidad no está escribiendo, el disco permanecerá sin girar.
    + La unidad escribe y lee únicamente cuando recibe la orden desde la computadora.

 - Características de la disquetera interna 3.5"

     + El tamaño de la unidad se define porque es el tamaño de los discos de 3.5", para los que está diseñada la disquetera.
    + Todas cuentan en su carátula con un botón para expulsar el disco, un LED (diodo emisor de luz), indicador de lectura/escritura y una ranura para insertar el disquete.
    + Con regularidad provocan errores en los disquetes, con la consecuente pérdida de información.
    + Todas tienen un cierto periodo de espera para terminar de ejecutar una acción, ya que la tecnología es bastante antigua.
     + Opcionalmente se pueden encontrar disqueteras internas que permiten la lectura de memorias USB y tarjetas de memoria debido a que cuentan con una unidad CRW ("Card Reader/Writer").



  - Partes de la disquetera interna 3.5" y Floppy con lector de memorias digitales

     Se muestran dos esquemas, uno de las partes internas y otro de las partes externas de la disquetera típica:

Figura 4. Partes externas de una disquetera interna típica

1.- Botón de expulsión: permite la extracción del disquete.
2.- Ranura / Puerta: es el espacio para insertar el disquete.
3.- Cubierta: es la pieza encargada de proteger los circuitos y piezas internas, además de dar estética al producto.
4.- Conector de 34 pines: para transmisión de datos hacia la tarjeta principal ("Motherboard"), por medio de un cable.
5.- Conector de 4 pines: encargado de suministrar la alimentación eléctrica.
6.- LED indicador: foco que enciende al memento de estar leyendo ó escribiendo sobre el disco.


Nombres y funciones de las partes externas de la disquetera interna

Figura 5. Partes externas de una disquetera interna USB

1.- Cubierta: es la pieza encargada proteger los circuitos y piezas internas, además de dar estética al producto.
2.- Ranura / Puerta: es el espacio para insertar el disquete.
3.- Puerto USB: permite la conexión de dispositivos USB, como memorias, cámaras, reproductores MP4, etc.
4.- Unidad CRW: permite la lectura de diversos tipos de memoria digital.
5.- LED´s indicadores: foco que enciende al memento de estar leyendo ó escribiendo sobre el dispositivo.
6.- Botón de expulsión: permite la extracción del disquete.
7.-. Conector USB de 9 terminales: para transmisión de datos hacia la tarjeta principal ("Motherboard"), por medio de un cable.


Nombres y funciones de las partes externas de la disquetera interna USB

Figura 6. Partes internas básicas de una disquetera

1.- Sensor de posición de disquete: determina si está ó no colocado un disquete, así como el tipo de disquete.
2.- Charola para disquete: se encarga de colocar el disquete en la posición correcta y embonarlo con el eje de giro y la cabeza.
3.- Cabeza de lectura/escritura: lee y escribe sobre la superficie del disquete.
4.- Rieles para la cabeza: mueven de manera horizontal la cabeza, dependiendo dónde se encuentre el dato.
5.- Motor de los rieles: mueve los rieles para que transmitan el movimiento a la cabeza.
6.- Motor y eje de giro para el disquete: se encarga de darle el movimiento circular al disco.
7.- Panel trasero: incluye el conector de 34 pines para transmisión de los datos y el de 4 para su alimentación.
8.- Ranura y botón: permite la introducción del disquete y el botón de expulsión.
9.- Sensor para escritura: determina si el disquete está protegido contra escritura ó no.

Nombres y funciones de las partes internas


  - Conectores de alimentación

      1.- Disqueteras internas 3.5" típicas: el conector de alimentación se encuentra en la parte trasera de la unidad, para suministrarse depende de la fuente de alimentación integrada en el gabinete, independientemente que sea fuente AT ó fuente ATX, ya que ambas tienen el conector BERG de 4 terminales que se requiere.

Figura 7. Esquema del conector BERG de alimentación para disquetera interna de 3.5"



Figura 8. Esquema de las líneas de alimentación

1.- Red +5V (Alimentación +5 Volts)

2.- Black GND (Tierra)

3.- Black GND (Tierra)

4.- Yellow +12V (Alimentación + 12Volts)

Descripción de las líneas de alimentación



      2.- Disqueteras internas 3.5" USB: se utiliza un cable especial con un conector para 9 pines, que permite conectarse directamente a un panel USB especial integrado en la tarjeta principal. Este panel tiene integrados los pines de alimentación y se utiliza comúnmente para conectar los puertos USB que vienen integrados en los gabinetes hacia la tarjeta principal.

Figura 9. Esquema del panel de pines para el conector utilizado por el lector de memorias digitales y su respectivo conector para 9 pines


  - Conectores de datos

     1.- Disqueteras internas 3.5" típicas: el conector para datos se encuentra en la parte trasera de la unidad, se le inserta un cable FDD de 34 terminales, que soporta solamente 2 unidades conectadas, las cuáles automáticamente se reconocen como unidad A y unidad B. Este a su vez se conecta a la tarjeta principal ("Motherboard") para el envió de datos.

Figura 10. Conector macho de 34 terminales para datos, montado en la disquetera y también en la tarjeta principal ("Motherboard")

Figura 11. Cable de 34 terminales para interconectar la disquetera con la tarjeta principal ("Motherboard")

       2.- Disqueteras internas 3.5" USB: utiliza un conector de 9 pines que permite conectarse directamente a un panel USB especial integrado en la tarjeta principal (Véase el tema conectores de alimentación y la figura 9 en esta misma página).


 - Velocidad de giro de la disquetera interna 3.5"

      El disco gira a unas 300 revoluciones por minuto (RPM) dentro de la unidad, y tiene una velocidad aproximada de transferencia de datos de 62 Kilobits por segundo (Kbps).


 - Formatos de discos para la disquetera interna 3.5"

     Leen y escriben los siguientes formatos de disquete:

Figura 12. Disquete 3.5", marca Sony®, tipo 2HD Double High Density, capacidad 1.44 MB

     + 2HD ("Double High Density"): son discos de 3.5" de diámetro con capacidad de 1.44 MegaBytes (MB).

     + SHD ("Super High Density"): son discos de 3.5" de diámetro con capacidad de 2.88 MegaBytes (MB).

     + DD ("Double Density"): son discos de 3.5" de diámetro con capacidad de 720 KiloBytes (KB).

Figura 13. Tarjeta de memoria digital tipo MiniSD, marca Transcend®, para 2 GB

La versión de disquetera interna 3.5" con CRW ("Card Reader/Writer"):

     + Memorias digitales: entre ellas están las CF, SD, MMC, MS, MD and xD.

Figura 14. Memoria USB, marca PNY®, para 1 GB

La versión de disquetera interna 3.5" con CRW:

     + Memorias USB: cualquier tipo de memorias USB, versión 1 y 2.0.


  - Usos específicos de la disquetera interna 3.5"

     Se utilizan para la lectura de datos almacenados en disquetes y para escribir todo tipo de información en ellos siempre y cuando no sean muy extensos ya que el soporte es muy reducido (claro está que en su momento de auge los archivos no eran tan extensos como ahora), también en algunos modelos para la lectura de tarjetas de memoria digital y todo tipo de dispositivos USB.
