  Definición de ranura de expansión VESA

     Una ranura de expansión, bus de expansión ó "slot" es un elemento que permite introducir dentro de si, otros dispositivos llamados tarjetas de expansión (son tarjetas que se introducen en la ranura de expansión y dan mas prestaciones al equipo de cómputo).

      VESA proviene de las siglas de ("Video Electronics Standards Association") ó Asociación de estándares de electrónicos y video, ó también llamado ("VESA Local Bus"), bus local VESA. Este tipo de ranura toma su nombre de local por el hecho de que está conectado directamente con el microprocesador e inclusive funcionando casi a su misma velocidad. Este tipo de ranura se comercializaba con una capacidad de datos de 32 bits y 64 bits para el microprocesador Intel® Pentium.

     Los bits en las ranuras de expansión significan la capacidad de datos que es capaz de proveer, este dato es importante ya que por medio de una fórmula, es posible determinar la transferencia máxima de la ranura ó de una tarjeta de expansión. Esto se describe en la sección: Bus y  bus de datos VESA de esta misma página.

Compitió en el mercado directamente contra las ranuras ISA y MCA a pesar de que tiene soporte para ese tipo de tarjetas.

La ranura VESA tuvo mucho éxito por su gran compatibilidad, pero fue desplazada por la ranura de expansión PCI.



Figura 1. Ranura de expansión VESA.

  Características generales de la ranura VESA
  • VESA se podría considerar una ranura de expansión de cuarta generación.

  • VESA se diseña para el microprocesador 486, ya que los sistemas operativos gráficos como Microsoft® Windows 95 comienzan su auge y hace falta que las tarjetas de video tengan mayor capacidad.

  • Es una fusión de la ranura de expansión MCA con la ranura de expansión ISA-16, por lo que es una larga ranura de 22 cm.

  • Permite insertar también tarjetas ISA y tarjetas EISA de manera independiente, mas no de tipo MCA.

  • Integra una capacidad de datos de 32 bits y 64 bits para el microprocesador Intel® Pentium.

  • Tiene una velocidad de transferencia de hasta 160 Megabytes/s (MB/s).

  • Cuentan con una velocidad interna de trabajo de 25 MHz y 40 MHz.

  • Cuenta con una función llamada "bus master" ó mando a nivel de bus, que permite trabajar de manera directa con los dispositivos sin que intervenga el microprocesador.



  Bus y bus de datos VESA

     El "bus" es una palabra que traducida literalmente significa transporte. El bus es un conjunto de líneas eléctricas que el dispositivo integra para comunicarse con el resto de los componentes de la computadora. Hay varios tipos de bus, ya que cada dispositivo necesita enviar diferentes tipos de información, entre ellos están los siguientes:

     - Ejemplo: tenemos un dato que va a ser guardado en memoria RAM.

  • Bus de direcciones: se encarga de que determinar en que lugar exacto de memoria se escribirá el dato.

  • Bus de control: maneja el momento y la forma de escribir el dato.

  • Bus de datos: se encarga de enviar el dato.

     El más utilizado para describir las características es el bus de datos, y el rendimiento del bus VESA está en función de la velocidad del dispositivo y su capacidad de datos.

     - Ejemplo: si una ranura VESA indica que trabaja a 32 bits y tiene una frecuencia de trabajo de 40 MegaHertz (Hz), entonces se calcula la velocidad de transferencia de la siguiente manera:

Forma de calcular la velocidad de transferencia de una ranura VESA

Modo de calculo Transferencia de datos = Datos X Frecuencia de trabajo
Fórmula Transferencia de datos = ( #bits / 8 ) X Frecuencia de trabajo en bytes/segundo
Sustitución de datos con Hz transformados en bytes/s Transferencia de datos = ( 32 bits / 8 ) X 40,000,000 bytes/s
Se convierten bits en bytes Transferencia de datos = ( 4 bytes ) X 40,000,000 bytes/s
Resultado en bytes/segundo Transferencia de datos = 160,000,000 bytes/segundo
Se convierte a Megabytes/s Transferencia de datos = 160,000,000 bytes/segundo / 1,048,576 bytes
Resultado final y redondeo. Transferencia de datos = 152.58 MB/s

Tabla 1. Cálculo de la velocidad de transferencia

  Esquema de la ranura VESA

     Consta básicamente de una pieza ranurada y dentro de la ranura se encuentran pequeños conectores; está se encuentra soldada en la parte superior de la tarjeta principal ("Motherboard"), cuenta con 62 terminales del MCA y 98 terminales del ISA-16.

Figura 2. Esquema de la ranura VESA.




  Tarjetas para insertar en la ranura VESA

     Las tarjetas diseñadas para la ranura VESA principalmente eran tarjetas de video.

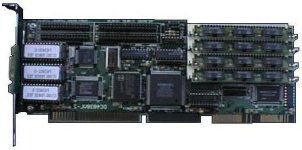

Figura 3. Tarjeta de video tipo VESA, sin marca definida, con puerto VGA.


  Usos específicos de la ranura VESA

     Con el auge de los sistemas operativos gráficos como Microsoft® Windows 95, nace la necesidad de que el flujo de datos aumente, por ello se crean la ranura de expansión VESA principalmente para tarjetas de video. Con el lanzamiento al mercado del procesador Intel Pentium, también se lanza la ranura de expansión PCI, que finalmente desplaza al estándar VESA.
