LA FUENTE DE ALIMENTACIÓN AT





Índice de contenidos concisos y enlaces


-   Como funciona una fuente AT
     ♦ Definición AT
     ♦ Características AT
-
-   Partes fuente AT
-   Conectores AT
     ♦ Potencia fuente AT
     ♦ Funcionamiento AT
     Usos específicos AT
-   Auto evaluación, buscadores, dudas y correcciones sobre los temas


Ilustración del tema


 - Como funciona una fuente AT

    Como apoyo a la comprensión del tema, te ofrecemos una animación básica sobre el funcionamiento de una fuente AT:

Figura 1. Animación de funcionamiento interno de una fuente AT




 - Definición de fuente AT

    AT son las siglas de ("Advanced Technology") ó tecnología avanzada, que se refiere a un estándar de dispositivos introducidos al mercado a inicios de los años 80´s que reemplazo a una tecnología denominada XT ("eXtended Technology") ó tecnología extendida.

     La fuente AT es un dispositivo que se acopla en el gabinete de la computadora y que se encarga básicamente de transformar la corriente alterna de la línea eléctrica del enchufe de pared en corriente directa; la cuál es utilizada por los elementos electrónicos y eléctricos de la computadora con un menor voltaje. Otras funciones son  las de suministrar la cantidad de corriente y voltaje que los dispositivos requieren así como protegerlos de problemas en el suministro eléctrico como subidas de voltaje. Se le puede llamar fuente de poder AT, fuente de alimentación AT, fuente analógica, fuente de encendido mecánico,  entre otros nombres.



Temas y enlaces relacionados


-
     •  Fuente ATX
     •  UPS
     •  Regulador de voltaje
     •  No Brake


Apoyo a personas especiales





Mensajes a la comunidad IM

La fuente AT actualmente está en desuso y fue sustituida por la tecnología de fuentes de alimentación ATX.

Figura 2. Fuente de alimentación marca Computer Source International Co ®, modelo PS-230W, 96/05/29

 - Características generales de la fuente AT
  • Para su encendido y apagado, cuenta con un interruptor mecánico.

  • Algunos modelos integraban un conector de tres terminales para alimentar adicionalmente al monitor CRT desde la misma fuente.

  • Este tipo de fuentes se integran desde equipos tan antiguos con microprocesador Intel® 8026 hasta equipos con microprocesador Intel® Pentium MMX.

  • Es una fuente ahorradora de electricidad, ya que no se queda en modo "Stand by" ó en estado de espera; esto porque al oprimir el interruptor se corta totalmente el suministro.

  • Es una fuente segura, ya que al oprimir el botón de encendido se interrumpe la electricidad dentro de los circuitos, evitando problemas de cortos al manipular su interior.

  • Aunque si el usuario manipula directamente el interruptor para realizar alguna modificación, corre el riesgo de choque eléctrico, ya que esa parte trabaja directamente con la electricidad de la red eléctrica doméstica.




 - Partes que componen la fuente AT

     Internamente cuenta con una serie de circuitos encargados de transformar la electricidad para que esta sea suministrada de manera correcta a los dispositivos. Externamente consta de los siguientes elementos:

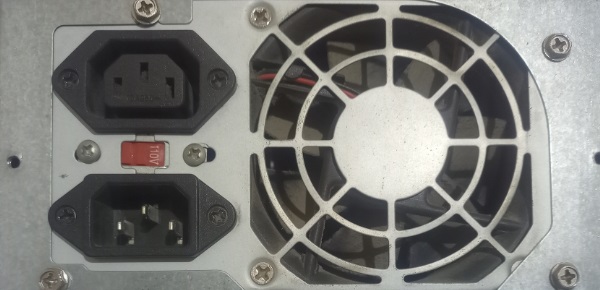

Figura 3. Esquema externo de la fuente de poder AT

1.- Ventilador: expulsa el aire caliente del interior de la fuente y del gabinete, para mantener frescos los circuitos.
2.- Conector de alimentación: recibe el cable de corriente desde el enchufe de pared.
3.- Selector de voltaje: permite seleccionar el voltaje de 127V ó 240V.
4.-  Conector de suministro a otros dispositivos: permite alimentar cierto tipo de monitores CRT.
5.- Conector AT: alimenta de electricidad a la tarjeta principal.
6.- Conector de 4 terminales MOLEX: utilizado para alimentar los discos duros y las unidades ópticas.
7.- Conector de 4 terminales para BERG: alimenta las disqueteras.
8.- Interruptor manual: permite encender la fuente de manera mecánica.

Partes y funciones externas de la fuente de poder AT


 - Conectores de la fuente AT

     Para alimentarse, tiene un conector de 3 contactos, este a su vez recibe alimentación desde la red eléctrica comercial.





Figura 4. Conector macho integrado de tres terminales para alimentar la fuente AT

Figura 5. Esquema del conector macho

1.- Fase (127 Volts)

2.-Tierra Física

3.- Neutro

Terminales del conector para alimentar la fuente AT

Figura 6. Conector hembra del cable con tres terminales hacia la clavija de 3 patas

Figura 7. Clavija del cable para conectar al enchufe de pared de 3 terminales

   Para alimentar los circuitos cuenta con básicamente 3 tipos de conectores:


Conector Dispositivos Imagen de conector Esquema Líneas de alimentación
Tipo MOLEX Disqueteras de 5.25", Unidades ópticas de 5.25" y discos duros de 3.5"

1.- Red +5V (Alimentación +5 Volts)

2.- Black GND (Tierra)

3.- Black GND (Tierra)

4.- Yellow +12V (Alimentación + 12Volts)

Tipo BERG Disqueteras de 3.5"

1.- Red +5V (Alimentación +5 Volts)

2.- Black GND (Tierra)

3.- Black GND (Tierra)

4.- Yellow +12V (Alimentación + 12Volts)

Tipo AT Interconecta la fuente AT y la tarjeta principal (Motherboard)
1. Nar. (Power Good) 7. Negro (Tierra)
2. Rojo (+5 Volts) 8. Negro (Tierra)
3. Amar. (+12 Volts) 9. Blanco (-5 Volts)
4. Azul (-12 Volts) 10. Rojo (+ 5 Volts)
5. Negro (Tierra) 11. Rojo (+5 Volts)
6. Negro (Tierra) 12. Rojo (+5 Volts)




 - Potencia de la fuente AT

     Las fuentes AT comerciales manejan potencias eléctricas de 250 W, 300 W, 350 W y 400 W. Repasando algunos términos de electricidad, recordemos que la electricidad no es otra cosa mas que electrones circulando a través de un medio conductor. La potencia eléctrica de una fuente AT se mide en Watts (W) y esta variable está en función de otros dos factores:

  • El voltaje: es la fuerza con la que son impulsados los electrones a través de la línea eléctrica. Se mide en Volts (V) y varía acorde a la región.

  • La corriente: es la cantidad de electrones que circulan por un punto en específico del cable cada segundo. Su unidad de medida es el Ampere (A).

Ejemplo: si una fuente AT indica que es de 250 W entonces:

Potencia eléctrica = Voltaje X Corriente  ,   W = V X A

Sabemos que el voltaje es de 127 V y tenemos los Watts, solo despejamos la corriente.

A = W / V       ,    A = 250 W / 127 V   ,    A = 1.9

     Entonces lo que interesa es la cantidad de corriente que puede suministrar la fuente, porque a mayor cantidad de corriente, habrá mayor potencia y podrá alimentar una mayor cantidad de dispositivos. En este caso es de 1.9 Amperes.


 - Funcionamiento de una fuente AT

       En la siguiente lista se muestran las diferentes etapas por las que la electricidad es transformada para alimentar los dispositivos de la computadora. Si gustas conocer mas sobre electricidad, consulta nuestra sección: electricidad básica.

1.- Transformación: el voltaje de la línea eléctrica comercial se reduce como ejemplo de 127 Volts a aproximadamente 12 Volts  ó 5 V. Utiliza un elemento electrónico llamado transformador.

2.- Rectificación: se transforma el voltaje de corriente alterna en voltaje de corriente directa, esto lo hace dejando pasar solo los valores positivos de la onda (se genera corriente continua), por medio de elementos electrónicos llamados diodos.

3.- Filtrado: esta le da calidad a la corriente continua y suaviza el voltaje, por medio de elementos electrónicos llamados capacitores.

4.- Estabilización: el voltaje ya suavizado se le da la forma lineal que utilizan los dispositivos. Se usa un elemento electrónico especial llamado circuito integrado. Esta fase es la que entrega la energía necesaria la computadora.

 - Usos específicos de la fuente AT

     Se utilizan para suministrar la energía eléctrica necesaria para el correcto funcionamiento de los dispositivos, encontrándose en gabinetes horizontales, gabinetes minitorre y torres duplicadoras. Dependiendo la cantidad de dispositivos a alimentar, deberá ser mayor la capacidad de la fuente. Actualmente es difícil encontrar fuentes de alimentación AT nuevas, así como equipos modernos que las utilicen.
