MÓDEM EXTERNO REDES LAN

- Definición de módem / modulator - demotulator: dispositivo electrónico clasificado como periférico de red, que tiene como función principal la correcta interconexión de redes locales con redes telefónicas, ya que dirige el tráfico de datos entre la WAN (wide area tetwork) y LAN (local area network), por lo tanto cuenta con al menos dos interfases que permiten la conexión entre las redes. Otras funciones secundarías, son las del envió de fax y conexión de líneas telefónicas analógicas*.  Extxiónraído de InformaticaModerna.com.

* Telefonía convencional basada en cable de par de Cobre

contenidos y enlaces

      ♦  ADSL Módem
-    Funcionamiento Módem
-
       Características Módem
       Partes Módem
-   Puertos Módem
Estándares, frecuencia, seguridad módem
      ♦  Configurar IP Módem gateway
Galería imágenes Módem
      ♦   Usos Módem LAN



    Autor: redacción de InformaticaModerna.com

 - ¿Cómo funciona ADSL Módem?

Módem, marca Huawei®, modelo HG532e



      La tecnología ASDL (asymmetric digital subscriber line) ó suscripción en línea digital asimétrica, tiene la capacidad de utilizar la línea telefónica convencional y subdividirla en frecuencias, esto para incorporar servicios simultáneos de telefonía convencional y acceso a Internet. Para el audio de la telefonía utiliza un limitado ancho de banda, mientras que para el envío de datos se incorpora una banda media y para recibir datos se utiliza el mayor ancho de banda.



Enlaces patrocinados y ligas


-
   • Switch
   • Print Server
   • Hub USB
   • Hub para red LAN


Apoyo a personas especiales



Mensajes a la comunidad IM

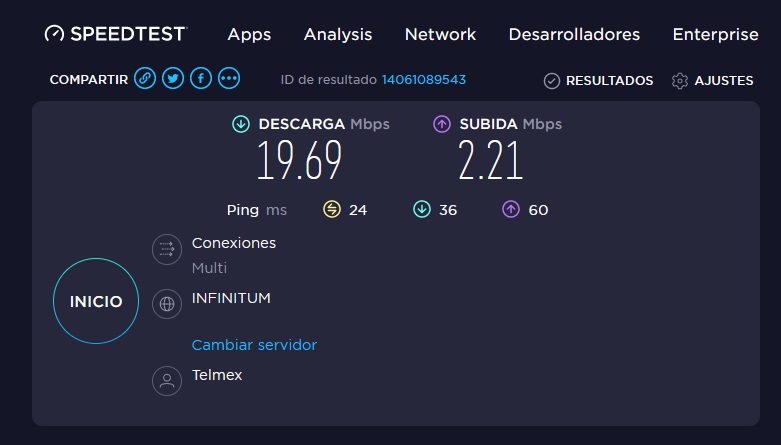

     Con la tecnología de bandas asimétricas, se pueden obtener altos valores máximos de transmisión (velocidades):

a) Downstream ó bajada de datos: desde 14,4 Kilobits por segundo (Kbps), hasta 50 Megabits por segundo (Mbps)

b) Upstream ó subida de datos: hasta 20 Mbps.

El módem compitió comercialmente contra tarjetas fax-módem internas, fax módem USB y actualmente contra dispositivos router

- ¿Cómo funciona un Módem?

1) El módem se encuentra conectado a la red de telefónica por medio del puerto RJ11, recibiendo y enviando señales analógicas desde la red telefónica convencional.

2.- Internamente, transforma las señales analógicas de la red telefónica en digitales, de este modo puede distribuir el servicio de Internet en la red local LAN y mediante el proceso inverso, permite convertir datos digitales de la red local en analógicos hacia la red telefónica.

- ¿Cuáles son las características del Módem?

+ Los modelos recientes cuentan con soporte para redes basadas en cableado ethernet, de este modo se pueden interconectar con equipos de red local LAN.
+ Una de las funciones con que cuentan actualmente, es la capacidad de asignar direcciones IP de manera automática en equipos LAN, mediante un sistema integrado llamado DHCP (dynamic host configuration protocol), de esta manera los dispositivos que se conectan al módem, pueden comenzar a enviar y recibir datos de manera automática sin necesidad de configuraciones.
+ Tiene integradas algunas funciones básicas de firewall (corta fuegos: cierra ciertos puertos lógicos para evitar intrusiones y accesos no deseados dentro de la LAN).
+ Permiten la transmisión de VoIP** desde y hacia la red local.
+ Integran GUI (graphic user interface), de este modo de pueden administrar con navegadores de Internet (Chrome, Firefox, Edge, etc.), mediante su dirección IP, usuario y contraseña.

** VoIP: voice internet protocol, transmisión de voz por medio de la red local e Internet

- ¿Cuáles son las partes del Módem?

1.- Cubierta plástica: se encarga de proteger los circuitos internos y dar estética al producto.

2.- Panel frontal: contiene el botón de encendido y los indicadores luminosos de actividad.

3.- Puerto USB: da la opción de respaldar la configuración del dispositivo en pendrive ó compartir archivos en red.

4.- Puerto WAN tipo RJ11: permite interconexión con redes amplias / Internet, basadas en cable telefónico.

5.-Puerto COM: en equipos antiguos, permite la interconexión del módem con el equipo de cómputo.

5.- Puerto LPT: en equipos antiguos, permite la interconexión del módem con el equipo de cómputo.

7.- Panel de puertos RJ45: interconecta los dispositivos de la red LAN con la red telefónica WAN.

8.- Receptor de alimentación: recibe la corriente eléctrica desde un adaptador AC/DC.

- ¿Que puertos tiene el Módem?

Conector Características Imagen
RJ11 tipo F

El puerto RJ11 es utilizado básicamente para interconectar redes telefónicas y servicios ADSL con las redes locales

RJ45 tipo F

     El puerto RJ-45 permite la interconexión con los dispositivos de red.

COM tipo M


Puerto serial permite interconectar el módem con el equipo de cómputo

LPT tipo F

Puerto paralelo permite interconectar el módem con el equipo de cómputo

Conector  de suministro tipo M

Suministra la corriente directa necesaria, desde el convertidor AC/DC (altern current / direct current)

- ¿Cuáles son los estándares del Módem?

a) LAN:

Nombre Estándar Valor máximo de transmisión "velocidad" Características
ADSL ANSI T1.413-1998 / 2 50 Mbps

Tecnología que permite enviar y recibir datos por medio de la infraestructura de telefonía convencional (cable  par de Cobre).

Ethernet 10BASE-T (IEEE 802.3i)

100BASE-TX (IEEE 802.3u)

10 / 100 Mbps

Es uno de los protocolos comunes basados en el uso de cableado UTP, longitud máxima de 100 m.  implementados en la mayor parte de las organizaciones y entornos domésticos.

b) WLAN:

Estándar Características Valor máximo de transmisión
IEEE 802.11b (wireless B) Es uno de los primeros estándares populares de red inalámbrica, que aún se utiliza

1 / 2 /5.5 / 11 Mbps

IEEE 802.11g (wireless G) / Super G Trabaja en la banda de frecuencia de 2.4 GHz

11 / 22 / 54 / 108 Mbps

IEEE 802.11n (wireless N)

Utiliza una tecnología denominada MIMO (que por medio de múltiples antenas trabaja en 2 canales), frecuencia 2.4 GHz y 5 GHz simultáneamente

Hasta 300 Mbps



- WAP frecuencia 2.4 GHz: es la frecuencia predeterminada utilizada en los AP, la cuál es prácticamente compatible con todos los dispositivos inalámbricos y puede salvar obstáculos fácilmente, pero a cambio es una frecuencia sumamente saturada y sujeta a interferencias.

- WAP frecuencia 5.0 GHz: es una frecuencia que permite un mayor valor máximo de transmisión (velocidad) y debido a que es compatible con dispositivos de nueva generación, aún no se encuentra saturada, pero en cambio tiene problemas al salvar obstáculos y su alcance es corto.

- WAP doble banda: dispositivos compatibles con ambas frecuencias.

      En cuestión de seguridad inalámbrica, tiene soporte para protocolos de seguridad WEP y WPA Personal/Empresarial.

- ¿Que IP se le pone al Módem?



GUI para configurar IPv4 del router / Diagrama de red módem

a) Interface WAN: la dirección IPv4 es pública y puede ser fija o dinámica, la asigna de manera predeterminada el ISP (internet service provider / proveedor del servicio de Internet).

b) Interfaz LAN (gateway ó puerta de enlace): la dirección IPv4 es privada y puede dinámica ó estática, es asignada ya sea el ISP de manera predeterminada al momento de instalar el servicio o puede ser modificada por el personal de Soporte Técnico Empresarial de la organización. Una vez que se asigna la dirección IP de módem, esta queda reservada y el resto de los equipos de la red LAN, se configuran sobre el mismo segmento de red.

      Clonado de MAC en módem: algunas veces los ISP (internet service provider / proveedores del servicio de Internet), entregan el servicio asociándolo con la dirección MAC de un solo dispositivo de la red local, por lo tanto si se requiere distribuir la señal en el resto de los equipos de la red LAN, se requiere que tal dirección MAC se clone en el módem, de este modo la "salida" a Internet se puede distribuir en el resto de los equipos.

- ¿Para que se usa el Módem?

1- Se utiliza primordialmente por el ISP, para proporcionar acceso a Internet por medio del cableado de Cobre telefónico convencional.

2.- Para gestionar la red local.

3.- Para transmitir señales de voz analógica y enviar/recibir fax.



 Galería de imágenes MÓDEM

Obtenga imágenes exclusivas en alta resolución sobre este tema, utilícelas en sus presentaciones y actividades académicas:

Módem frontal, Huawei® HG532e

Módem puertos, Huawei® HG532e Módem lateral, Huawei® HG532e
