Significado de VGA

    La sigla VGA proviene de ("Video Graphics Array ó Video Graphics Adapter"), lo que traducido significa arreglo gráfico de video ó adaptador gráfico de video. Se trata de un conector semitrapezoidal con 15 terminales, que se encarga de enviar las señales referentes a los gráficos desde la computadora hasta una pantalla para que sean mostrados al usuario. Por el hecho de permitir la transmisión de datos hacia un dispositivo externo (periférico), desde la computadora, se le denomina puerto.

Reemplazó del mercado al puerto EGA.

Compite actualmente contra puertos S-video, puertos RCA, puertos HDMI y los puertos DVI.



Figura 1. Puerto VGA  integrado en la tarjeta principal ("Motherboard") ó tarjeta de expansión.

Figura 2. Símbolo del puerto de video.

Figura 3. Conector macho VGA integrado en el cable de la pantalla.

  Características del puerto VGA
  • En el ámbito de la electrónica comercial se le denomina como conector DB9 ("D-subminiature type B, 15 pin"), esto es D-subminiatura tipo B, con 15 pines.

  • El puerto VGA se encarga de enviar las señales desde la computadora hacia la pantalla con soporte de 256 a 16.7 millones de colores y resoluciones desde 640X480 píxeles en adelante.

  • Puede estar integrado directamente en la tarjeta principal (Motherboard), en una tarjeta de video/tarjeta aceleradora de gráficos.

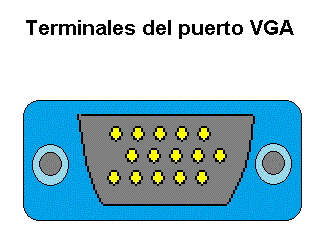

  Terminales del puerto VGA / Pinout VGA

       Cuenta con 15 contactos tipo pin (con terminales en punta), en la siguiente figura se muestran las líneas eléctricas y su descripción básica.

Figura 4. Líneas eléctricas del puerto VGA para video.



1.- Red (Video rojo)

2.- Green (Video verde)

3.- Blue (Video azul)

4.- ID2 (Monitor ID Bit2)

5.- Ground

6.- Ground Red (Tierra)

7.- Ground Green (Tierra)

8.- Ground Blue (Tierra)

Líneas del puerto VGA para video.

9.- Key (Tecla)

10.- SGnd (Tierra Sync)

11.- ID0 (Monitor ID Bit0)

12.- ID1 (Monitor ID Bit1)

13.- HSync (Sync horizontal)

14.- VSync (Sync Vertical)

15.- ID3 (Monitor ID Bit3)



Líneas del puerto VGA para video.

   Localización del puerto de video VGA

   Se puede encontrar integrado en la tarjeta principal ("motherboard"), tarjetas de video y en tarjetas aceleradoras de gráficos.

Figura 5. Puerto VGA integrado en la tarjeta principal marca Compaq®, modelo 815 S370 con video integrado.

Figura 6. Puerto DVI (superior) conviviendo con un puerto VGA (inferior) en una tarjeta aceleradora de gráficos marca GEForce®, chip NVidia, modelo GF6200 AGP 8X con 256 MB de Memoria DDR.


  Usos específicos del puerto VGA

     Se utilizan para conectar dispositivos, tales como monitores CRT, pantallas LCD, proyectores de video y computadoras portátiles.
