CONECTOR DIN - PS/1





Índice de contenidos concisos y enlaces


-   Significado DIN
     ♦ Características PS/1
     ♦ Terminales eléctricas DIN
-   Nueva tecnología
-
      Adaptadores DIN/minDIN
      Usos DIN / PS-1



Ilustración del tema


- Significado de las siglas DIN y PS/1

    DIN y PS/1 se pueden considerar sinónimos. La sigla DIN se origina por las iniciales del nombre de una organización de estandarización alemana ("Deutsches Institut für Normung"), mientras que la sigla PS/1 la acuña la empresa IBM®, por el nombre de sus primeros equipos de cómputo personales dónde utilizó este conector ("Personal System 1"). PS/1-DIN es un conector cilíndrico grande de 5 terminales que permite la transmisión de datos desde un dispositivo externo (periférico) , principalmente teclados, hacia la computadora; por ello es denominado puerto. -Extraído de InformaticaModerna.com.

El puerto PS/1 fue totalmente reemplazado del mercado por el puerto PS/2

Figura 1. Puerto DIN - PS/1 integrado en la tarjeta principal ("Motherboard")

Figura 2. Símbolo del puerto para teclado

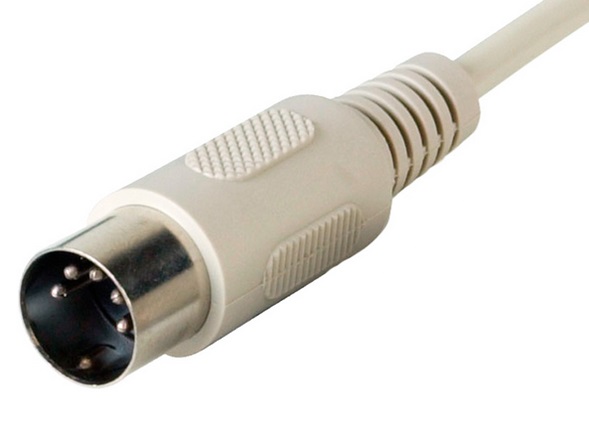

Figura 3. Conector macho DIN-PS/1  integrado en el cable del teclado


- Características del puerto para teclado DIN - PS/1
  • Lo utilizó IBM® en sus primeros equipos de cómputo.
  • Es un conector circular, con un diámetro de 19 mm.
  • Su uso es exclusivo para conectar los teclados de computadoras anteriores al microprocesador 486 por lo que se le encuentra en computadoras muy antiguas.

- Terminales del PS/1 - Pinout PS/1

     Pinout significa punta de salida, el DIN cuenta con 5 conectores, se muestran las líneas eléctricas y su descripción básica.



Temas y enlaces relacionados


-
    • Puerto eSATA
    •  Puerto COM
    • Puerto PS/2
    • Puerto Centronics
    • Puerto LAN - RJ45


Apoyo a personas especiales





Mensajes a la comunidad IM



Figura 4. Esquema de las líneas eléctricas del puerto para teclado DIN

  • 1.- Clock (Reloj)
  • 2.- Data (Datos)
  • 3.- Reservado
  • 4.- GND (Tierra)
  • 5.- +5 VDC (+5 Volts Alimentación)

Líneas eléctricas del puerto para teclado DIN


- Nueva tecnología de puerto para teclado


     Este conector tiene un tamaño considerable y como en el mundo de la informática todos los dispositivos tienden a miniaturizarse, el DIN-PS/1 fue reemplazado por el miniDIN - PS/2 y posteriormente por el puerto USB.

     Otras tecnologías mas recientes que incluso podrían reemplazar a los puertos miniDIN - PS/2, son los teclados inalámbricos con tecnología Wireless y Blue-Tooth.

Figura 5. Puertos PS/2 montados en la tarjeta principal de la computadora; este puerto reemplazó al PS/1

Figura 6. Puerto USB de tarjeta principal; este puerto está a punto de reemplazar al puerto PS/2


- Adaptadores DIN/miniDIN


Figura 7. Adaptadores DIN / miniDIN





     Como se muestra en las figuras, hay 2 tipos de adaptador PS/1 - PS/2. En la primer caso, se utiliza para adaptar un teclado miniDIN a una computadora que que solo cuenta con DIN, mientras que el segundo caso permite conectar un teclado DIN a un equipo que solo cuenta con puertos miniDIN, siendo inclusive teóricamente posible adaptarlo a un puerto USB, por medio de segundo adaptador miniDIN-USB.

 - Usos específicos del puerto DIN - PS/1

     Se utiliza para conectar exclusivamente teclados anteriores a la salida al mercado del microprocesador Intel® 486, en el mercado se pueden encontrar adaptadores PS/1-PS/2, que permiten seguir utilizando este tipo de dispositivos en computadoras mas recientes.
