ADAPTADOR USB - AUDIO 3.5"





Índice de contenidos concisos y enlaces


- Definición adaptador USB-sudio
   ♦ Características USB-audio
   ♦ Canales de audio
-
   ♦ Partes USB-Sonido
   ♦ Tipos de conectores
- El procesador de audio integrado (DSP)
   ♦ Usos adaptador USB-audio 3.5"
- Auto evaluación, buscadores, dudas y correcciones sobre los temas


Ilustración del tema


- Definición de adaptador USB - Audio

      Se trata de un dispositivo que permite procesar la señal de audio procedente de la computadora y enviarla hacia bocinas externas con solamente conectarlo al puerto USB de la computadora, sin necesidad de abrir el equipo, realizando las funciones de una tarjeta de audio como entrada de sonido por medio de micrófono, sonido para varios canales, etc.



Compiten en el mercado contra las tarjetas de sonido PCI.

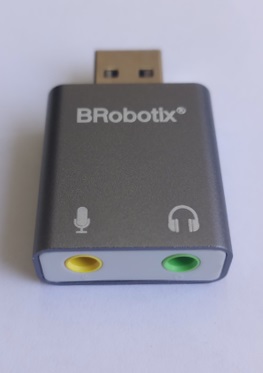

Figura 1. Adaptador USB - Audio genérico, interfaz USB, para 5.1 canales


- Características generales del adaptador USB - Audio
    + Integran dentro de si un circuito integrado ó chip encargado de procesar el sonido, por lo que libera al microprocesador de esta actividad.
     + También integran una pequeña memoria RAM denominada "Buffer" que almacena datos, para que no se produzcan interrupciones en el sonido durante otras actividades internas que puedan interferir, ejemplo: alguna aplicación que consuma muchos recursos y trabe momentáneamente la computadora.
     + Tienen 2 conectores para insertar los dispositivos externos como bocinas, micrófonos y Subwoofer.


Temas y enlaces relacionados


-
      • Tarjeta de red USB
      • Memoria USB
      • Adaptador Bluetooth - USB
      • Adaptador USB - IrPort


Apoyo a personas especiales





Mensajes a la comunidad IM



    + Cuentan con un conector especial que permite insertarlas en el puerto USB de la computadora.
    + Se trata de dispositivos "Plug&Play" ya que se conectan y no es necesaria la instalación de controladores para su uso inmediato.
    + Se alimenta directamente desde el puerto USB de la computadora.
   + No tienen soporte para Gameport para utilizar MIDI "Musical Instruments Digital Interfase" un protocolo de comunicación utilizado entre instrumentos tales como los populares teclados musicales.

- Canales de audio en el adaptador USB - Audio


     Se refiere a la cantidad de bocinas que es capaz de suministrar con las señales adecuadas, por ende entre mayor cantidad de bocinas, mayor calidad de audio y efectos se obtendrá.

     Las bocinas distribuidas se colocan de manera envolvente en la habitación y el Subwoofer en el centro, ya que se encarga de maximizar los sonidos graves.

Figura 2. El "subwoofer" es la bocina central. Sistema de teatro en casa, marca Genius®,  4.1 canales, 1000 Watts P.M.P.O. de potencia


Canales Bocinas distribuidas (Satélites) Subwoofer
8.1 8 1
7.1 7 1
5.1 5 1
2.1 2 1

- Partes del adaptador USB - Audio


       Los componentes interno se encuentran protegidos por una cubierta plástica, externamente solo cuenta con los siguientes elementos:

Figura 3. Partes de un adaptador USB - Audio

1.- Cubierta: es el encargado de transmitir datos entre los puertos de la tarjeta y la tarjeta principal ("Motherboard").
2.- Conector Jack 3.5" Hembra rosa: se utiliza para la entrada de audio por medio de un micrófono.
3.- Conector Jack 3.5" Hembra verde: se utiliza para la salida de audio hacia bocinas ó audífonos.
4.- Conector USB: es la placa plástica sobre la cuál se encuentran montados todos los chips y circuitos.
5.- Tapa protectora:  es un chip encargado de procesar la señal digital y liberar al microprocesador principal.

Esquema de partes de un adaptador USB - Audio




- Tipos de puertos integrados


      Son los puertos básicos con que cuenta el adaptador USB - Audio.

Nombre del puerto Usos Imagen
a) Jack 3.5 mm. "Line Out"
b) Jack 3.5 mm. "Microphone"
a)  Para conectar bocinas y audífonos.
c)  Para capturar el sonido del micrófono.

USB (Universal Serial Bus)

Es un conector de 4 terminales que permite la transmisión de datos a una velocidad de hasta 480 Megabits por segundo (Mbps).


- El procesador de audio integrado (DSP)

        DSP son las siglas de ("Digital Signal Processor") ó procesador de señal digital. Este circuito libera al microprocesador principal y le permite dedicarse a otras tareas del sistema haciendo más eficiente al equipo mientras se encarga de la compresión y descompresión del audio.

- Usos específicos del adaptador USB - Audio

     Se usa en los siguientes casos:

     a) Si la tarjeta principal ("Motherboard") carece de puerto de audio.
     b) Si el puerto de audio integrado a la tarjeta principal deja de funcionar.
     c) Si necesita el usuario utilizar una tarjeta de audio portátil ya que prueba varias máquinas.
     d) Si el puerto de audio integrado en la tarjeta principal no tiene la capacidad necesaria (el usuario va a usar el equipo con fines profesionales, ó es un "Gamer" ó jugador que gusta de sonidos muy realistas).
