EL PUERTO DE RED / DB15





Índice de contenidos concisos y enlace


-   Significado DB-15
    Características DB-15
-   Terminales / Pinout DB15
    Velocidad de transmisión BD-15
-
    Usos específicos DB-15



Ilustración del tema


- Significado de la sigla DB-15

    La sigla DB-15 significa ("D-subminiature type B, 15 pin") ó Conector tipo 15 registrado de 15 terminales. Es un conector de forma especial con 15 terminales, que se utilizan para:

    a) Interconectar computadoras y generar redes de datos de área local (LAN - red de computadoras cercanas interconectadas entre sí Thicknet (10BASE5)).

      b) Conectar dispositivos de audio tales como sintetizadores y secuenciadores.

      c) Conectar palancas de juego (Joystick) y/o Gamepad.

        Se les llama puertos porque permiten la transmisión de datos entre un la red (periférico), con las computadoras.

      Otro nombre, es puerto MIDI ("Musical Instrument Digital Interface"), un estándar de comunicación de tipo serial unidireccional, que permite la comunicación e intercambio de datos con diversos dispositivos musicales electrónicos. -Extraído de InformaticaModerna.com.

Este puerto fue utilizado en redes, siendo reemplazado del mercado comercial, por el uso del puerto de red BNC, mientras que en el caso de instrumentos de audio y para jugar en la PC, han sido sustituidos por el puerto USB

Simbolo: capacidad especial en la vista.

Figura 3. Conector hembra DB-15 para redes / MIDI - Joystick

Simbolo: capacidad especial en la vista.

Figura 2. Símbolo del puerto de red

Simbolo: capacidad especial en la vista.

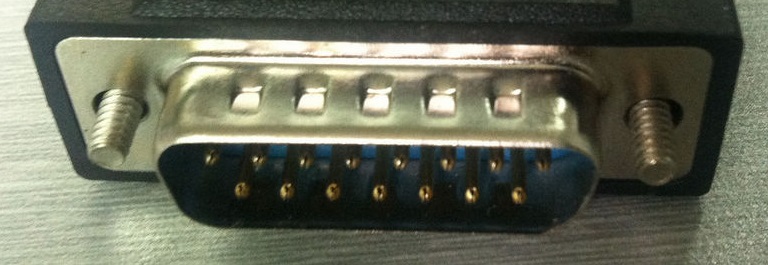

Figura 3. Conector macho DB-15 para redes del cable del dispositivo


 -  Características del puerto DB-15
  • Es un puerto que se encuentra integrado en la tarjeta principal (Motherboard), en tarjetas de audio ó bien en  tarjetas de red.

  • Se utiliza para interconectar computadoras en redes locales (LAN), esto es en interiores de oficinas, escuelas, hogares, etc.

  • Se utiliza también para conectar dispositivos de audio musicales, así como para palancas de juego.



Temas y enlaces relacionados


-
    • Puerto de juegos ("Gameport")
    • El puerto RJ-11
    • Puerto FireWire
    • Puerto RCA
    • Puerto VGA


Apoyo a personas especiales





Mensajes a la comunidad IM


 - Terminales del puerto DB-15 / Pinout DB-15

      El puerto de red DB-15 para redes, cuenta con 15 terminales; en el siguiente recuadro aparece un manual en inglés sobre redes basadas en este puerto:



       También se puede consultar en la siguiente liga: http://www.cisco.com/image/gif/paws/46791/ethaui.pdf


 - Velocidad de transmisión del puerto de red DB-15


Puerto

Velocidad en Megabits por segundo Velocidad en (MegaBytes/segundo)
DB-15 <=10 Mbps <=1.25 MB/s

Velocidad de transmisión del puerto de red DB-15 en MB/s y Mbps.

 Hay 2 formas de medir la velocidad de transmisión de datos del puerto de red DB-15:

  1. En MegaBytes / segundo (MB/s).
  2. En Megabits por segundo (Mbps).

     Un error típico es creer que lo anterior es lo mismo, debido a que los fabricantes manejan en sus descripciones de producto la segunda cantidad, pero no es así. Existe una equivalencia para realizar la trasformación de velocidades con una simple "regla de tres":

    8 Mbps (Megabits por segundo) = 1 Mb/s (MegaByte/segundo)

      Ejemplo: si el fabricante de una tarjeta de red, señala que su producto tiene una velocidad de transmisión de hasta 500 Mbps, entonces:

Velocidad en MB/s = (500 Mbps X 1 MB/s) / 8 Mbps

Velocidad en MB/s = (500 MB/s) / 8

Velocidad en MB/s = 62.5 MB/s




 - Usos específicos del puerto de red DB-15

     Se utilizaron para interconectar computadoras en redes locales (LAN), esto es, dentro de edificios, escuelas, hospitales, bibliotecas, cafés Internet etc. Este tipo de conector ha sido dejado de utilizar hace ya bastante tiempo, pero existió toda una infraestructura para ello (cable especializado, nodos, tarjetas de red, etc.).

 - Auto evaluación, dudas y correcciones sobre este los temas


   ¿Crees dominar los temas de informática?, ¡Ponte a prueba!, da clic aquí y accede a las auto evaluaciones que te permitirán conocer tu nivel de conocimientos.

   ¿Tienes alguna duda sobre informática? participa en nuestro Blog¹, da clic aquí para exponerla y nuestro equipo junto con otros participantes, responderla a la brevedad posible.

   ¿Crees que hay algún error en la información publicada en esta página?, háznoslo saber¹, da clic aquí para avisarnos y nosotros ampliaremos y/o corregiremos el tema²
