SISTEMAS NVR PoE IP DE VIDEO VIGILANCIA

- Definición de NVR (network video recorder) / grabador de video mediante la red / grabador NVR: dispositivo hardware clasificado como periférico de red especializado en video vigilancia, el cuál permite concentrar únicamente conexiones en puertos RJ45 procedentes de cámaras IP, con el objetivo de gestionar nativamente en formato digital las secuencias de imágenes y audio capturado, para su posterior gestión (almacenamiento, reproducción y respaldo). Extraído de InformaticaModerna.com.  Algunos modelos tienen incluso la capacidad, de suministrar eléctricamente un número determinado de cámaras IP.

contenidos y enlaces

     ♦ Alimentación NVR
    ♦ Almacenamiento NVR
-
    ♦ Canales NVR
    ♦ Resolución NVR
Partes externas NVR
-   NVR suministro PoE
     ♦ Puertos NVR
     ♦ Interfaz NVR
     ♦ Configurar IP NVR
     ♦ Acceso Internet NVR
-   Usos NVR


      Autor: redacción de InformaticaModerna.com

 - ¿Como obtiene suministro eléctrico el NVR?

NVR HIKVISION® DS-7604NI-K1/4P, 4 canales, interfaces HDMI, USB y VGA

     El  dispositivo NVR,  requiere ser conectado al suministro eléctrico por medio de un adaptador AC/DC, el cuál generalmente tiene la capacidad suficiente para alimentar al dispositivo y en ciertos modelos, las cámaras IP remotas.

Los sistemas NVR compiten comercialmente contra sistemas DVR, sistemas HVR y servidores de cámaras



Enlaces patrocinados y ligas


-
    • Nettop
    • Netbook
    Laptop
   • Notebook
   • Servidor


Apoyo a personas especiales



Mensajes a la comunidad IM

 - ¿Como almacena un NVR?

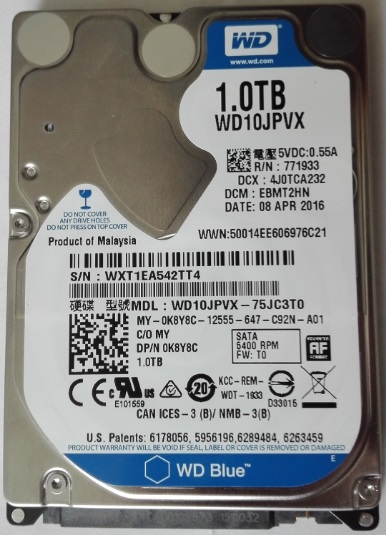

      La capacidad de almacenamiento del NVR, es en función de la configuración que el usuario aplique al dispositivo: ya sea que guarde las secuencias de manera continua (24 horas) ó por evento (guarda sólo al detectar movimiento). Estos dispositivos cuentan con bahía interna para colocar disco duro, ya que si no cuentan con él, solamente permiten visualizar la actividad en las cámaras, pero no almacenar las grabaciones.

 - ¿Qué son los canales en un  NVR?

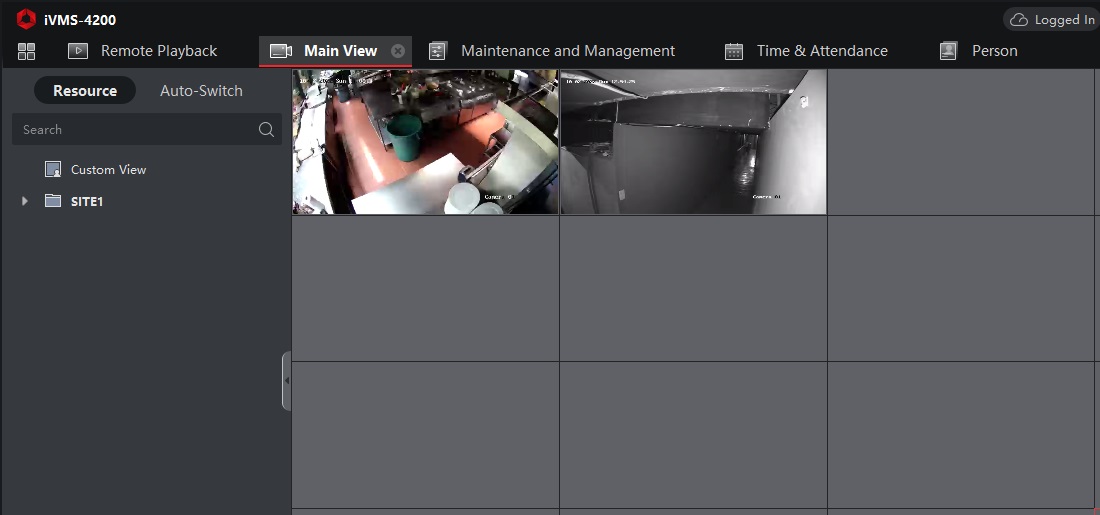

Ejemplo de visualización de 4 canales de manera simultánea (Viewtron CCTV DVR Viewer App)

      Los canales (channels), se refieren a la cantidad máxima de cámaras IP que el NVR permite gestionar de manera simultánea y que se encuentra determinada por la cantidad de puertos RJ45 que integra (aunque muchos modelos actuales no requieren de conexión directa entre la cámara IP y el NVR, por lo que el número de canales puede llegar hasta los 48).

 - ¿Qué partes tiene el  NVR?

1.- Cubierta plástica: permite proteger los elementos internos y da estética al producto.
2.- Panel frontal: permite visualizar actividad del NVR y controlar ciertas funciones.
3.- Puerto USB: utilizado para conectar dispositivos de almacenamiento externos y el ratón.
4.- Panel RJ45 PoE (opcional): concentra las conexiones directas desde cámaras IP PoE y suministra eléctricamente.
5.- Puerto LAN: permite interconectar el dispositivo con la red local y recibir conexiones de las cámaras IP.
6.- Puerto de video: permite conectar pantallas. con interfaz VGA o HDMI.

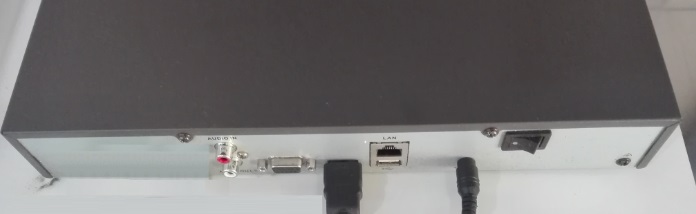

7.- Conector de alimentación: obtiene la corriente eléctrica desde el contacto de pared.

 - ¿Que definición tiene un NVR?

     FPS ("frames per second"): cuadros por segundo. Un video se conforma por audio sincronizado con una serie de imágenes, que van presentándose una después de otra de manera constante, siendo entre 25 y 30 FPS lo más común.

    Resolución: se refiere a la máxima cantidad de píxeles que tienen las imágenes que conforman la secuencia del video, es decir, la cantidad de píxeles horizontales y verticales desplegados por imagen cada segundo, dan como resultado la definición.

- HD (High Definition): soporta hasta 1280X720 píxeles (720p)

- Full HD (Full High Definition): soporta hasta 1920X1080 píxeles (1080p), dependiendo el cableado y tipo de cámara:


Cableado Distancia máxima para resolución 720p Distancia máxima para resolución 1080p

UTP Categoría 5E

Hasta 450 m Hasta 300 m

- ¿Que es un NVR PoE?

     La tecnología PoE (power on ethernet / IEEE 802.3af) ó suministro por medio de red, permite que ciertos modelos de NVR, ofrezcan energía eléctrica a las cámaras IP por medio del cableado de red UTP, lo cuál facilita la instalación de videovigilancia en cualquier punto de los inmuebles aunque no haya contactos eléctricos cercanos.

 - ¿Qué puertos tiene un NVR?

Puerto Usos Imagen

USB tipo F

El conector para puerto USB, se encuentra presente en una amplia gama de dispositivos informáticos
VGA tipo F El conector VGA se utiliza para conectar proyectores digitales, pantallas LCD ó monitores CRT.
RJ45 tipo F / RJ-45 PoE tipo F El puerto de red es utilizado para interconectar con la red local (LAN) y en el caso de soporte PoE, puede suministra electricidad.
HDMI tipo M El conector HDMI se utiliza para conectar proyectores digitales y pantallas LCD
DC12V Suministra la corriente directa adecuada, desde el convertidor AC/DC (Altern Current / Direct Current)

 - ¿Qué Interfaz tiene el NVR?

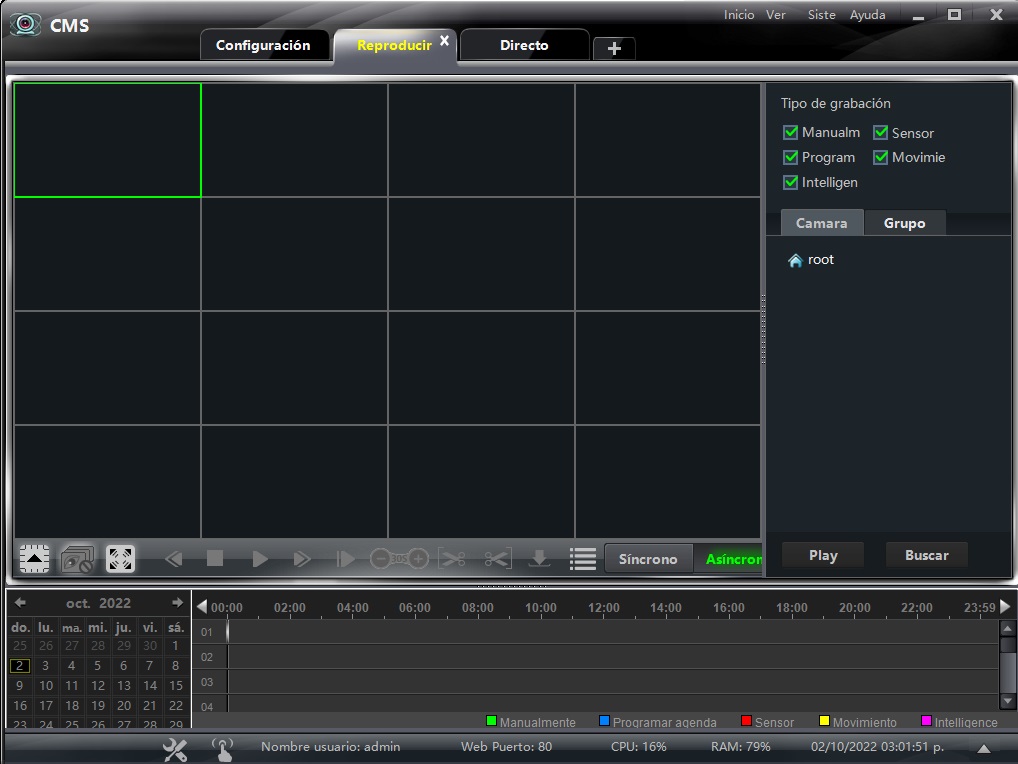

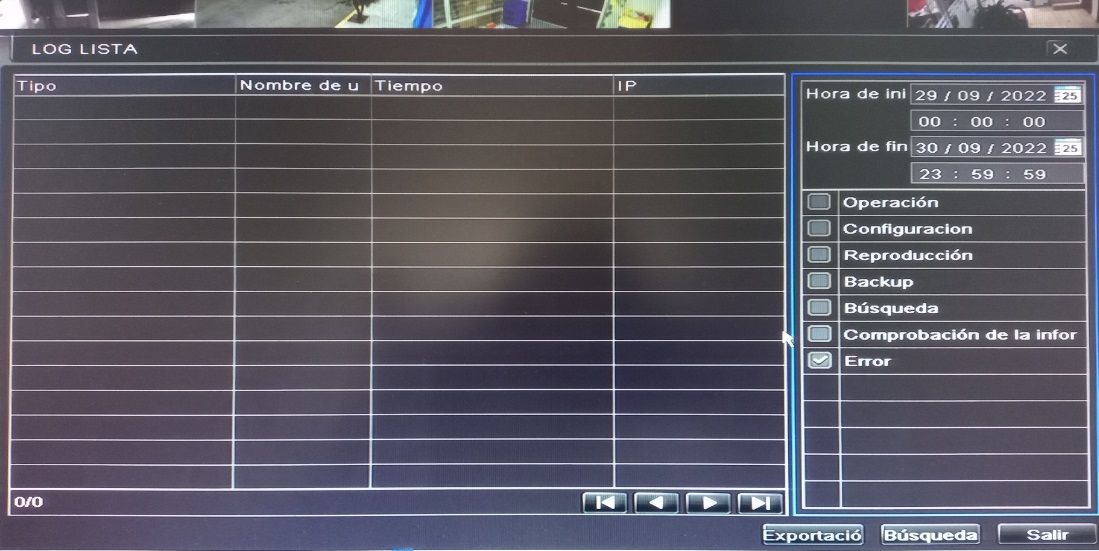

      Los sistemas hardware NVR, tienen integrada una GUI (grafic user interface / interfaz gráfica), la cuál permite la gestión de diversas funciones (asignación de IP, configurar resolución, respaldar lapsos de tiempo, etc.), la cuál se puede manipular con el panel frontal del dispositivo, desde explorador Web o apps para smartphone.

- ¿Qué IP se le pone a  NVR?

Diagrama de red NVR

       Para el correcto funcionamiento de la interfaz LAN (puerto RJ45) del NVR, es necesario que se encuentre configurado con una IPv4, con ello se garantiza que la comunicación con el router y demás dispositivos de la red se realice de manera correcta:

Configuración típica interna de un Router (LAN - Ethernet)

Ejemplo de configuración recomendada del NVR (LAN Ethernet)

IP LAN Address: 192.168.1.1

Subnet Mask: 255.255.255.0

DHCP: On

     - DHCP Beginning: 192.168.1.100

     - DHCP Ending: 192.168.1.200

IP Automática: Off (disable, Not)

IP Address: 192.168.1.67*

Subnet Mask: 255.255.255.0

Gateway Address: 192.168.1.1

* Dentro de una red, cada IP debe estar asignada a un solo dispositivo, de lo contrario se generan problemas de "IP duplicada"

- ¿COMO VER EL NVR DESDE INTERNET y la red local?

a) Visualizar las video cámaras desde la red local (LAN):

     1.- Es necesario que el dispositivo desde el cuál se consultarán las video cámaras, se encuentre ingresado en la misma red que el NVR.

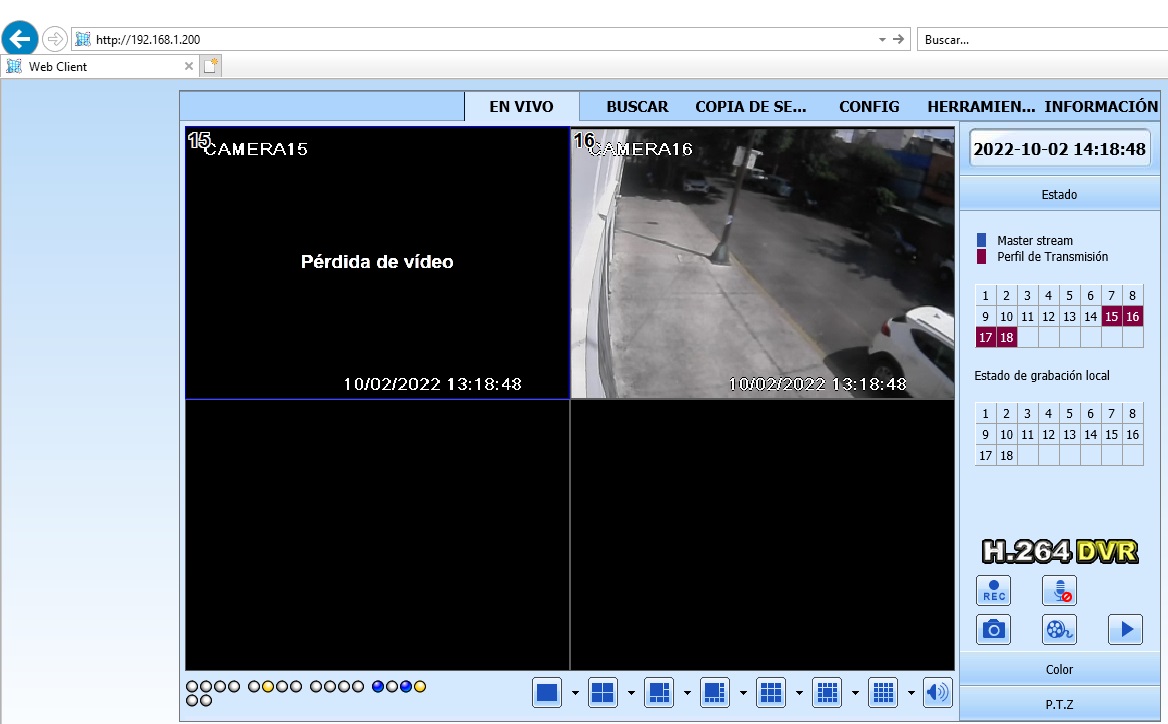

     2.- Se abre el explorador de Internet de su preferencia (Internet Explorer, Edge, Opera, etc.) y se escribe en la barra de direcciones, la IP del NVR.

     3.- Se autentica por medio de las credenciales (usuario y contraseña).

     4.- Si la página Web solicita descargar algún complemento para su visualización, se instala.

b) Visualizar las cámaras desde la red amplia (WAN / Internet) por número de serie:

     1.- Se consulta en la documentación del fabricante, cuál es la página Web oficial en Internet, para visualizar las video cámaras.

     2.- Se abre el explorador de Internet de su preferencia (Internet Explorer, Edge, Opera, etc.) y se escribe en la barra de direcciones, la IP del NVR.

     3.- Se autentica por medio de las credenciales (usuario y contraseña) ó simplemente por número de serie.

     4.- Si la página Web solicita descargar algún complemento para su visualización, se permite la instalación.

c) Visualizar las cámaras desde la red amplia (WAN / Internet) sin apoyo del fabricante:

      1.- Es necesario que la empresa cuente con una IP pública fija ó si no es el caso, generar un DDNS (dinamic domain name system).

     2.- En el router, se da de alta la IP LAN del NVR dentro de la DMZ (demilitarized zone) ó por medio de reglas forwarding, se redirigen 2 puertos inutilizados hacia el puerto lógico 80 y ______ del NVR.

     3.- Se abre el explorador de Internet desde cualquier equipo conectado a la WAN, y se escribe la dirección IP fija pública + el puerto ó la dirección DDNS + el puerto.

     4.- Si la página de Internet abierta solicita descargar algún complemento para su visualización, se permite la instalación.

 - ¿Para que se usa el NVR?

     Se utiliza para gestionar y almacenar grabaciones, procedentes únicamente de videocámaras IP digitales de vigilancia.
